Beschrijving

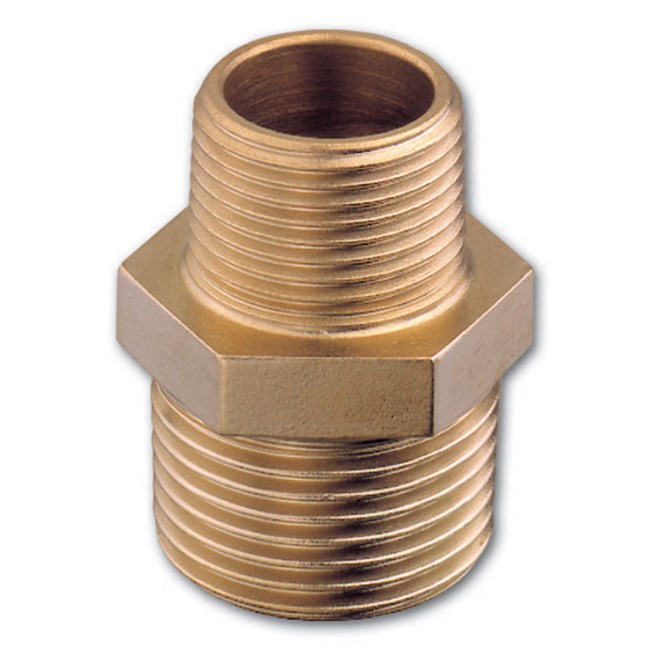

Hollex Messing Verloopnippel Buitendraad Buitendraad

Verloopnippels van Hollex in een Messing uitvoering. 8 Verschillende mogelijkheden, allen met buitendraad aan beide kanten.

Hollex Verloopnippel 1/4″x1/8″ buiten-buiten
Schroefdraad B.S.P.: 1/4″ x 1/8″ inch
A: 11 mm
A1: 8,5 mm
D: 6 mm
G: 1/4″ B.S.P.
H: 24,5 mm
SW: 16 mm

Hollex Verloopnippel 3/8″x1/4″ buiten-buiten
Schroefdraad B.S.P.: 3/8″ x 1/4″ inch
A: 16,5 mm
A1: 11 mm
D: 8,5 mm
G: 3/4″ B.S.P.
H: 34 mm
SW: 28 mm

Hollex Verloopnippel 1/2″x3/8″ buiten-buiten
Schroefdraad B.S.P.: 1/2″ x 3/8″ inch
A: 15 mm
A1: 12 mm
D: 12 mm
G: 1/2″ B.S.P.
H: 33 mm
SW: 23 mm

Hollex Verloopnippel 3/4″x1/2″ buiten-buiten
Schroefdraad B.S.P.: 3/4″ x 1/2″ inch
A: 16,5 mm
A1: 15 mm
D: 16 mm
G: 3/4″ B.S.P.
H: 38 mm
SW: 28 mm

Hollex Verloopnippel 1″ x3/4″ buiten-buiten
Schroefdraad B.S.P.: 1″ x 3/4″ inch
A: 19 mm
A1: 16,5 mm
D: 20 mm
G: 1″ B.S.P.
H: 42,5 mm
SW: 35 mm

Hollex Verloopnippel 1 1/4″x1″ buiten-buiten
Schroefdraad B.S.P.: 1 1/4″ x 1″ inch
A: 19 mm
A1: 11 mm
D: 8,5 mm
G: 1″ B.S.P.
H: 37 mm
SW: 35 mm

Hollex Verloopnippel 1 1/2″x1 1/4″ buiten-buiten
Schroefdraad B.S.P.: 1 1/2″ x 1 1/4″ inch
A: 22 mm
A1: 15 mm
D: 16 mm
G: 1 1/4″ B.S.P.
H: 45 mm
SW: 48 mm

Hollex Verloopnippel 2″x1 1/2″ buiten-buiten
Schroefdraad B.S.P.: 2″ x 1 1/2″ inch
A: 26 mm
A1: 22 mm
D: 39 mm
G: 2″ B.S.P.
H: 57 mm
SW: 65 mm
